对于具有特定尺寸的矩形波导,只有特定频率范围的电磁波适用于信号传播。频率低于第一截止频率的波被波导阻挡。频率高于第二模式的截止频率的波将导致模式共存,这将导致模式色散。
以WR284波导为例。根据公式算得其前五个截止频率分别为TE10=2.08 GHz,TE20=4.16 GHz,TE01=4.41 GHz,TE11=TM11=4.87 GHz。
使用HFSS建模(Ansys Electronics Desktop 2021 R1),setup里面设置multi-frequency,3 GHz和6 GHz。
扫描类型-插值,线性,1-6 GHz。

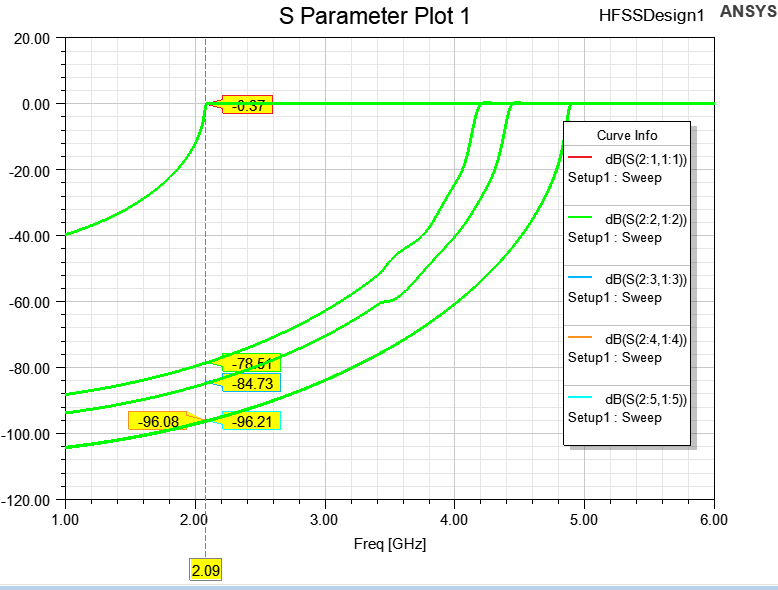

开始仿真,结果后处理页面,选择S(2:*,1: *),选中五个模式的S21。

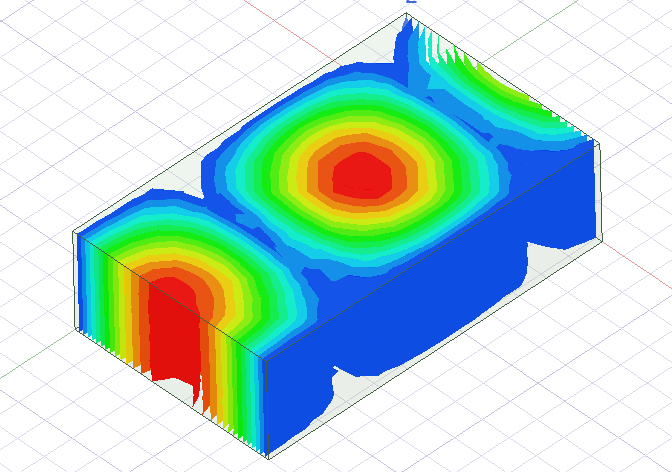

频率为3 GHz时,在TE10模式下可以传输。

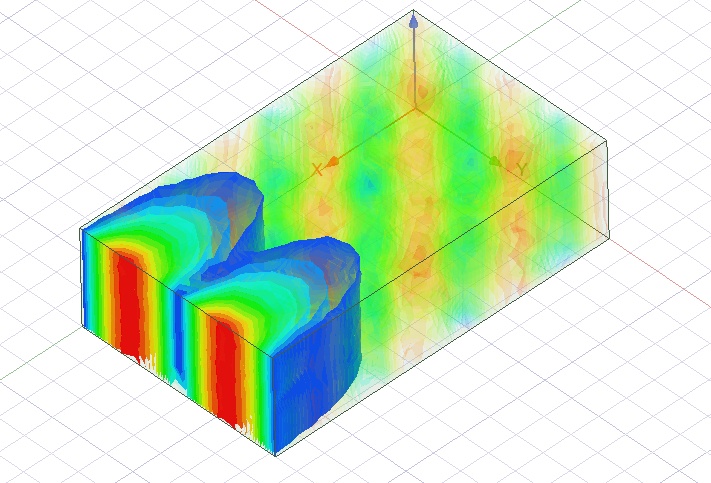

频率为3 GHz时,在TE20模式下无法传输。
